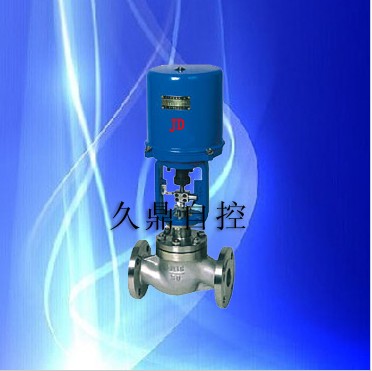

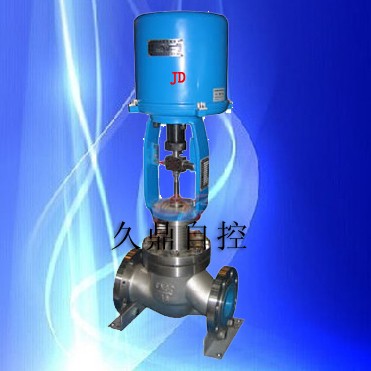

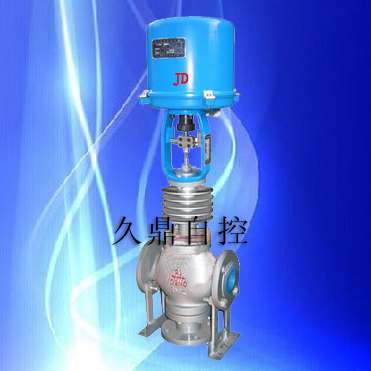

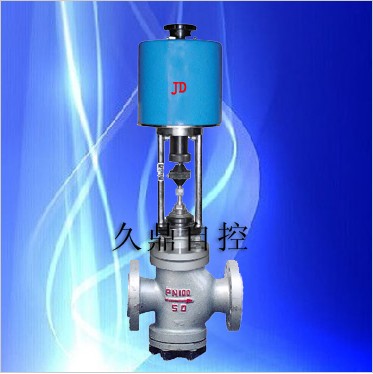

电动笼式单座调节阀是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构,配用PS系列或者3810系列电动执行机构,流道呈S流线型,选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0;阀体口径范围DN20-DN300;适用流体温度-150℃ -+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。多种规格可供选择。 电动笼式单座调节阀 主要零件材料
本体材质为碳钢
|
1
|
阀体
|
WCB
|
LCB
|
WC9
|
2
|
阀座
|
304
|
304
|
304
|
3
|
阀芯
|
304
|
304
|
304
|
4
|
导向套
|
304
|
304
|
304
|
5
|
阀盖
|
WCB
|
LCB
|
WC9
|
6
|
阀杆
|
304
|
304
|
304
|
7
|
填料
|
PTFE/柔性石墨
|
8
|
弹簧
|
65Mn
|
9
|
螺母
|
304
|
304
|
304
|
本体材质为不锈钢
|
1
|
阀体
|
CF8
|
CF8M
|
CF3M
|
2
|
阀座
|
304
|
316
|
316L
|
3
|
阀芯
|
304
|
316
|
316L
|
4
|
导向套
|
304
|
316
|
316L
|
5
|
阀盖
|
CF8
|
CF8M
|
CF3M
|
6
|
阀杆
|
304
|
316
|
316L
|
7
|
填料
|
PTFE/柔性石墨
|
8
|
弹簧
|
65Mn
|
9
|
螺母
|
304
|
316
|
316L
|
电动笼式单座调节阀 主要技术参数
公称通径mm
|
G3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
阀座通径mm
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
额定流量系数kv
|
直线型
|
0.08
|
0.12
|
0.20
|
0.32
|
0.5
|
0.8
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
等百分比
|
|
|
|
|
|
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
公称压力(MPa)
|
0.6,1.6, 2.5, 4.0, 6.4
|
行程(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
流量特性
|
直线
|
直线,等百分比,快开
|
工作温度℃
|
-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
|
法兰尺寸
|
符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
阀体材质
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
阀芯材质
|
1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
|
阀体型式
|
直通单座铸造球型阀
|
上阀盖型式
|
普通式(常温),热片式(中温),长颈式(低温)
|
配用电动执行机构型号
|
PSL
|
PSL-201
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
381L
|
381LSA-08381LXA-08
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSC-65
|
381LSC-99
|
防爆型
|
381LXA-20
|
381LXB-30
|
381LXB-50
|
|
注:1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决 |
