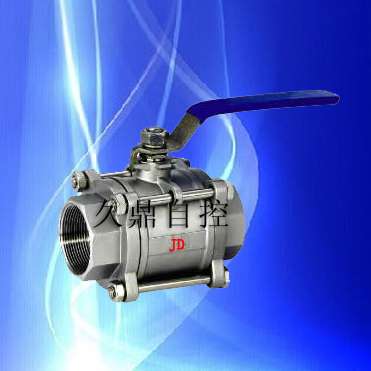

三片式丝扣球阀 Q11F-16P图片

三片式丝扣球阀 Q11F-16P

所属目录:球阀

搜索关键字:三片式丝扣球阀 Q11F-16P

信息简介:三片式丝扣球阀 Q11F-16P

详细信息:
“三片式丝扣球阀 Q11F-16P”参数说明
是否有现货: 零部件及配件: 配件
驱动方式: 手动 气动 电动 流动方向: 双向
适用介质: 水 油品 蒸汽 材质: 不锈钢
连接方式: 螺纹式连接 通道: 直通式
结构形式: 浮动球阀 类别: 浮动球球阀
品牌: 久鼎 公称通径: DN15-100
用途: 广泛 型号: Q11F-16P
规格: DN15-100 商标: 久鼎
“三片式丝扣球阀 Q11F-16P”详细介绍

内螺纹连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、**、醋酸等多种介质。

Q11F片式球阀产品特点内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动
二、Q11F片式球阀主要连接尺寸及重量
SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
68
68
72
82
90
112
120
145
185
210
268
H
100
100
130
130
165
165
190
190
250
250
280
E
100
100
130
130
165
165
190
190
250
250
280
三、Q11F片式球阀主要零件材料
序号NO.
零件名称
材质
不锈钢
碳钢
1
阀体
不锈钢CF8M
碳钢WCB
2
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
3
阀盖
不锈钢CF8M
碳钢WCB
4
球体
不锈钢SS316
不锈钢SS304
5
阀杆
不锈钢SS316
不锈钢SS316
6
螺母
不锈钢SS304
FCD45
7
垫圈
不锈钢SS304
FCD45
8
手柄套
塑料
塑料
9
手柄
不锈钢SS304
不锈钢SS304
10
阀杆螺母
不锈钢SS304
B7
11
垫圈
不锈钢SS304
不锈钢SS304
12
填料压盖螺母
不锈钢SS304
FCD45
13
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
14
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
15
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
16
螺栓
不锈钢SS304
B8

电话:0577-67329277直线) 传真:0577-67327802(传真报价)

信息编辑:上海永嘉久鼎自控设备有限公司  字号:

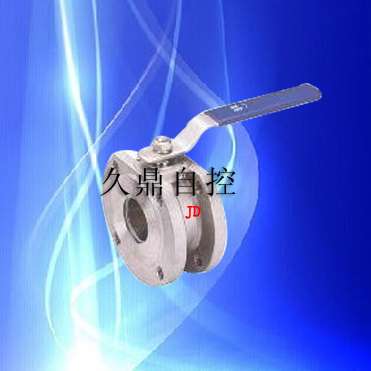

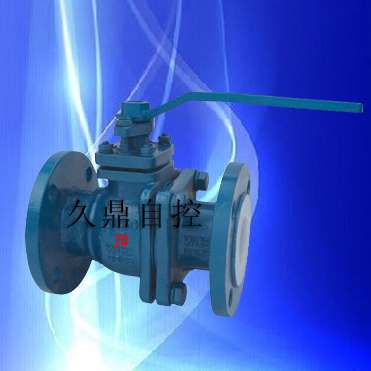

上一条:对夹球阀 微型球阀 Q71F-16C/P 下一条:法兰锻钢球阀 Q41F-16C/P
