“电动四氟密封对夹蝶阀 D971F-10ZB”参数说明
| 是否有现货： |
是 |
材质： |
铸铁 |
| 适用介质： |
水 油品 空气 |
压力环境： |
常温 |
| 流动方向： |
双向 |
驱动方式： |
电动 |
| 零部件及配件： |
配件 |
连接方式： |
对夹式蝶阀 |
| 工作温度： |
常温 |
工作压力： |
低压 |
| 密封形式： |
强制密封 |
密封面材质： |
软密封 |
| 结构形式： |
中心密封 |
口径： |
DN40-500 |
| 公称通径： |
DN40-500 |
型号： |
D971F-10ZB |
| 规格： |
DN40-500 |
商标： |
久鼎 |
“电动四氟密封对夹蝶阀 D971F-10ZB”详细介绍

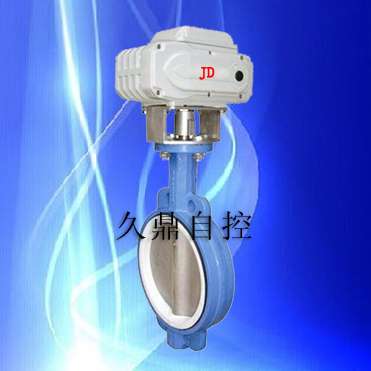

D971F电动衬氟蝶阀采用氟塑料衬里技术，与液体接触的过流部件全部为氟塑料，适用在 -50℃～150℃的各种浓度的王水、**、**、氢氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体介质的各种工业管路上使用。
技术参数和性能
|
JDA系列电动执行机构技术参数
|
阀?? 体?? 参?? 数
|
|
电源
|
AC110、220、380V/DC24、220V
|
公称通径
|
DN50～400mm
|
|
输出力矩
|
50N·M～2000N·M
|
公称压力
|
PN1.0、1.6MPa
|
|
任选功能
|
开关型、触点型、开度信号、智能型
|
阀轴材质
|
碳素钢、不锈钢、衬F46
|
|
动作范围
|
0～90°±5°
|
阀体材质
|
碳素钢、不锈钢
|
|
动作时间
|
15秒/30秒/60秒
|
阀板材质
|
304/316/316L不锈钢 、衬F46，F4
|
|
环境温度
|
-30°～60°
|
阀座密封
|
F46、F2、PP
|
|
手动操作
|
附带手柄操作
|
结构形式
|
中线型、无销型
|
|
限?? 位
|
电气、机械二重限位
|
温度
|
-50℃～150℃
|
|
防护等级
|
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
|
适用介质
|
各种有机酸、强酸、强氧化剂
|
|
输入信号
|
0-10，1-5VDC/4-20mA(智能型)
|
特点
|
耐腐蚀、维修方便、流量大、流阻小
|
外形尺寸
| 公称通径DN
|
A
|
B
|
C
|
D
|
E
|
额定功率
|
额定电流
|
| 压力
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
|
|
| 40
|
155
|
349
|
57
|
104
|
32
|
15W
|
0.2A
|
| 50
|
155
|
353
|
62
|
104
|
43
|
15W
|
0.2A
|
| 65
|
155
|
362
|
70
|
104
|
46
|
15W
|
0.2A
|
| 80
|
208
|
368
|
89
|
115
|
46
|
25W
|
0.5A
|
| 100
|
208
|
392
|
106
|
115
|
52
|
25W
|
0.5A
|
| 125
|
208
|
407
|
120
|
115
|
56
|
25W
|
0.5A
|
| 150
|
256
|
446
|
132
|
127
|
56
|
50W
|
0.8A
|
| 200
|
256
|
489
|
164
|
127
|
60
|
90W
|
1.0A
|
| 250
|
256
|
514
|
200
|
127
|
68
|
120W
|
1.2A
|
| 300
|
288
|
568
|
238
|
164
|
78
|
120W
|
1.2A
|
| 350
|
288
|
629
|
280
|
164
|
78
|
150W
|
1.2A
|
| 400
|
288
|
662
|
302
|
164
|
102
|
150W
|
1.2A
|
订货说明 1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V 2、介质类型：温度、压力、种类、浓度 3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型 4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V 电话：0577-67329277（直线） 传真：0577-67327802（传真报价）
|
