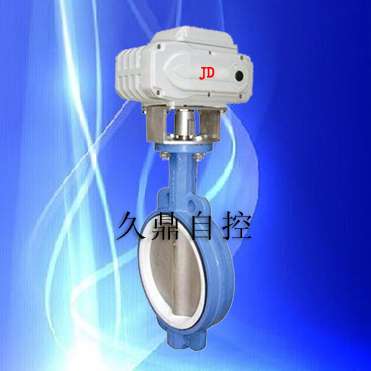

电动真空蝶阀 NKD941X-25C 所属目录：蝶阀 搜索关键字：电动真空蝶阀 NKD941X-25C 信息简介：电动真空蝶阀 NKD941X-25C
|
|
|
“电动真空蝶阀 NKD941X-25C”参数说明
| 是否有现货： |
是 |
材质： |
碳钢 |
| 适用介质： |
水 油品 空气 |
压力环境： |
常温 |
| 流动方向： |
双向 |
驱动方式： |
电动 |
| 零部件及配件： |
配件 |
连接方式： |
法兰式蝶阀 |
| 工作温度： |
常温 |
工作压力： |
中压 |
| 密封形式： |
强制密封 |
密封面材质： |
软密封 |
| 结构形式： |
中心密封 |
口径： |
DN40-1200 |
| 公称通径： |
DN40-1200 |
型号： |
NKD941X-25C |
| 规格： |
DN40-1200 |
商标： |
久鼎 |
“电动真空蝶阀 NKD941X-25C”详细介绍
GID电动高真空蝶阀本阀适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。该系列阀门密封型蝶阀，蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。NKD941X-25C型其结构为双阀座形式，两座之间以及轴端处均为橡胶眯缝与压力水（压值0.25MPa）相结合形式密封。如用户需要，可在阀体闭上加装电热装置。
零部件材料
| 零件名称
|
阀体、阀板
|
阀轴、密封座
|
蝶板密封圈
|
| 材料
|
Q235-A、F钢板
|
2Cr13、1Cr18Ni9Ti
|
三元乙橡胶、氟橡胶
|
主要技术性能
| 适用范围：Applicability
|
105～1.3×10-4Pa
|
| 阀门漏率：Valve Leak Rate
|
≤1.3×10-4Pa.L/S.
|
| 适用温度：Applicable Temperature
|
-25～+80℃(丁腈橡胶) -30～+150℃(氟橡胶)
|
| 气源压力：Mains Voltage
|
0.4～0.6MPa
|
| 安装方向：Mounting Direction
|
任意
|
主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢密封件：丁腈橡胶、氟橡胶
外形及连接尺寸(mm)
| Model型号
|
DN
|
D
|
Do
|
D1
|
B
|
H
|
B1
|
L
|
n-φc
|
| GID-40
|
40
|
85
|
70
|
44
|
22
|
162
|
90
|
104
|
4-φ7
|
| GID-50
|
50
|
110
|
90
|
55
|
22
|
175
|
90
|
104
|
4-φ7
|
| GID-65
|
65
|
125
|
105
|
70
|
26
|
198
|
102
|
140
|
4-φ9
|
| GID-80
|
80
|
145
|
125
|
85
|
30
|
208
|
102
|
140
|
4-φ9
|
| GID-100
|
100
|
170
|
145
|
105
|
30
|
220
|
102
|
140
|
4-φ12
|
| GID-150
|
150
|
220
|
195
|
156
|
35
|
272
|
115
|
164
|
8-φ12
|
| GID-200
|
200
|
275
|
250
|
208
|
40
|
330
|
205
|
190
|
8-φ12
|
| GID-250
|
250
|
330
|
300
|
258
|
45
|
335
|
205
|
190
|
8-φ14
|
| GID-300
|
300
|
380
|
350
|
308
|
55
|
426
|
152
|
247
|
8-φ14
|
| GID-400
|
400
|
500
|
465
|
410
|
60
|
520
|
180
|
308
|
8-φ18
|
| GID-500
|
500
|
600
|
565
|
510
|
80
|
643
|
220
|
378
|
12-φ18
|
| GID-600
|
600
|
710
|
670
|
610
|
100
|
760
|
270
|
524
|
12-φ21
|
| GID-800
|
800
|
920
|
815
|
815
|
130
|
962
|
320
|
648
|
20-φ21
|
| GID-1200
|
1200
|
1440
|
1280
|
1280
|
150
|
1360
|
385
|
1480
|
36-φ19
|
