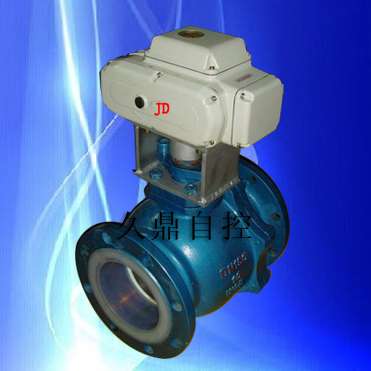

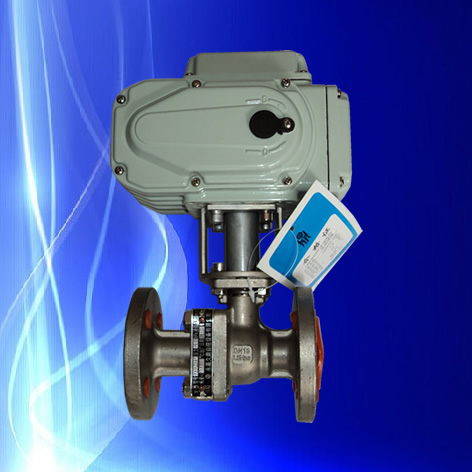

Q941F型电动法兰球阀

所属目录：球阀

搜索关键字：Q941F型电动法兰球阀

信息简介：Q941F型电动法兰球阀

详细信息：

“Q941F型电动法兰球阀”参数说明

是否有现货：	是	零部件及配件：	配件
驱动方式：	电动	流动方向：	双向
适用介质：	水油品空气	材质：	碳钢/不锈钢
连接方式：	法兰连接	通道：	直通式
结构形式：	浮动球阀	类别：	浮动球球阀
品牌：	久鼎	公称通径：	DN15-200
型号：	Q941F型电动法兰球阀	规格：	DN15-200
商标：	久鼎	包装：	木箱

“Q941F型电动法兰球阀”详细介绍

? ? Q941电动法兰球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1，流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2，止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3，阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4，阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5，由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6，下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

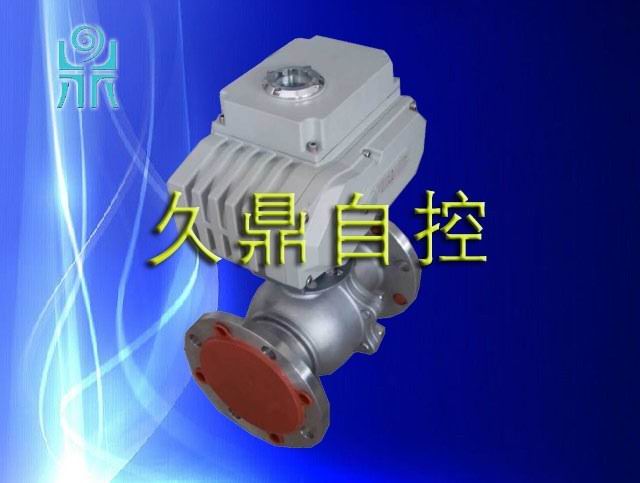

? ? Q941F/PPL型不锈钢电动球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用电缸式执行机构。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

不锈钢电动球阀性能参数:

公称通径DN(mm)	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、**类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃?-40～+350℃
泄漏量	0?符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)
防爆级组	dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
固有可调比?R	100:1

不锈钢电动球阀流量特性Kv值:

公称通径?(DN)	不同开度角下的Kv值
公称通径?(DN)	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	15300

外形尺寸

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	130	155	256	95	65	15W	0.2A
20	140	155	260	105	75	15W	0.2A
25	150	155	266	115	86	15W	0.2A
32	165	155	270	136	100	15W	0.2A
40	180	208	312	146	110	25W	0.5A
50	200	208	325	160	125	25W	0.5A
65	220	208	336	180	145	25W	0.5A
80	250	256	365	195	160	50W	0.8A
100	280	256	400	215/230	180/190	90W	1.0A
125	320	256	420	245/270	210/220	90W	1.0A
150	360	288	440	280/300	240/250	120W	1.2A
200	400	288	470	335/360	295/310	150W	1.2A

订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
