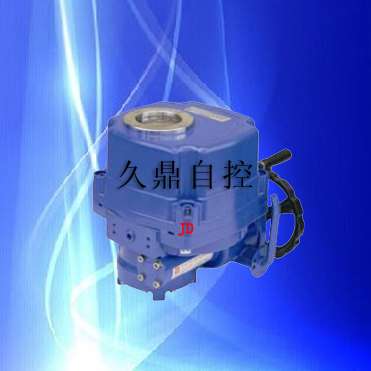

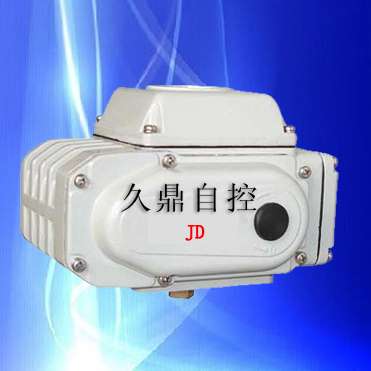

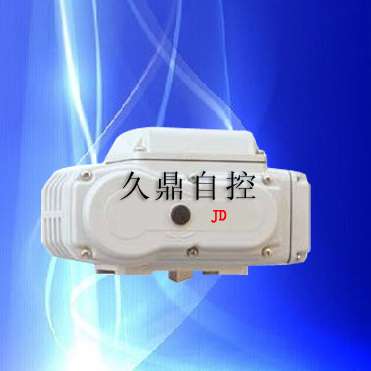

角行程防爆电动执行器产品详情?本产品总结了许多电动执行器的各种不足，进行改进后，最新推出的产品。其中许多关键部件均采用德国或日本进口件，结构紧凑，质量可靠，性能优越。
主要特性有：
1.外壳—由于使用了优质铝合金，重量轻。并且内外表面经阳极氧化处理，外表面经聚酯粉末涂层，耐腐蚀性强。
?2.电机—采用SPG鼠笼式电机，输出扭距大，并且内置热保护开关，进行温度控制，可防止损坏电机。?
3.受动结构—不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。
4.位置指示器—指示器安装在中心轴上，可以观察阀门位置。并有指示灯（SLU）可供选择。?
5.?干燥器—用来控制温度，防止执行器内部水分凝结，保持内部电器元件的干燥。
6.限位开关—由凸轮机构来控制，简单的调整机构能精确并方便地设定位置。?
7.扭距开关（除HQ-008外）—可提供过载保护，防止损坏电机。（出厂前以设定好，请用户不要随便更改设置）。?
8.自锁—有自锁功能，防止反转，转动部分稳定可靠。
?9.安装—底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。?
10.接线端子—线路布置紧凑合理，接线端子直径为2.5mm，压力大，联接牢固。?
11.蜗轮—采用凹轮设计，与蜗杆的接触面大，传输扭距大，平稳且耐磨，使用寿命长。
?12.PCU板—结构紧凑合理，将PCU板内置于机壳内。
| 型号
|
最大输出扭矩
|
动作时间
|
最大轴径
|
电机F级
|
额定电流（A）60/50Hz
|
手轮转数
|
重量
|
| 60/50Hz
|
单相
|
三相
|
| Kg－m
|
90°
|
mm
|
W
|
110V
|
220V
|
380V
|
440V
|
N
|
Kg
|
| HQ－008
|
8
|
13/16
|
Ф20
|
15
|
1.10/0.95
|
0.55/0.54
|
N/A
|
N/A
|
10
|
7.4
|
| HQ－015
|
15
|
21/25
|
Ф22
|
40
|
1.65/1.67
|
0.88/0.84
|
0.31/0.31
|
0.30/0.31
|
11
|
16.6
|
| HQ－020
|
20
|
21/25
|
Ф22
|
40
|
1.67/1.67
|
0.89/0.85
|
0.31/0.31
|
0.30/0.31
|
11
|
16.6
|
| HQ－030
|
30
|
26/31
|
Ф35
|
40
|
1.85/1.86
|
0.92/0.92
|
0.35/0.35
|
0.34/0.34
|
13.5
|
22
|
| HQ－050
|
50
|
26/31
|
Ф35
|
90
|
3.60/3.62
|
1.55/1.58
|
0.59/0.59
|
0.58/0.58
|
13.5
|
23
|
| HQ－060
|
60
|
26/31
|
Ф35
|
90
|
3.65/3.62
|
1.60/2.20
|
0.60/0.59
|
0.59/0.58
|
13.5
|
23
|
| HQ－080
|
80
|
31/37
|
Ф45
|
180
|
4.10/4.10
|
2.15/2.20
|
0.85/0.85
|
0.79/0.79
|
16.5
|
29
|
| HQ－120
|
120
|
31/37
|
Ф45
|
180
|
4.20/4.10
|
2.35/2.30
|
0.87/0.87
|
0.81/0.81
|
16.5
|
29
|
| HQ－200
|
200
|
93/112
|
Ф65
|
180
|
4.10/4.10
|
2.15/2.30
|
0.85/0.85
|
0.79/0.79
|
49.5
|
75
|
| HQ－300
|
300
|
93/112
|
Ф65
|
180
|
4.20/4.10
|
2.35/2.30
|
0.87/0.87
|
0.81/0.81
|
49.5
|
75
|
标准件技术参数
| 外壳
|
防水级别IP67，NEMA4?and?6
|
| 电机电源
|
110/220V?AC?1PH，380/440V?AC?3PH，50/60Hz，±10%
|
| 控制电源
|
110/220V?AC?1PH，50/60?Hz，±10%
|
| 负载率（开关）
|
S2?30%
|
| 电机
|
鼠笼式异步电动机
|
| 限位开关
|
2?X开/关，SPDT，250V?AC?10A
|
| 辅助限位开关
|
2?X开/关，SPDT，250V?AC?10A（HQ-008除外）
|
| 扭矩开关
|
开/关，SPDT，250V?AC?10A（HQ-008除外）
|
| 行程
|
90o±10o（0o~110o）
|
| 失速保护/操作温度
|
内置热保护，开150oC±5oC?/关?97oC±15oC
|
| 指示器
|
连续的位置指示
|
| 手动操作
|
机械离合机构
|
| 自锁装置
|
蜗轮，蜗杆机构提供自锁
|
| 机械限位
|
2个外部调整螺栓
|
| 干燥器
|
7-10W（110/220V?AC）防冷凝
|
| 接线孔
|
2个PF?3/4”
|
| 环境温度
|
-20oC—+70oC
|
| 润滑
|
铝基润滑脂（EP型）
|
| 材料
|
钢，铝合金，铝青铜，聚碳酸脂
|
| 环境湿度
|
最大90%?RH（非凝结）
|
| 抗震性能
|
X?Y?Z?10g，0.2~34?Hz,30分钟
|
| 外涂层
|
干粉，环氧聚脂
|
