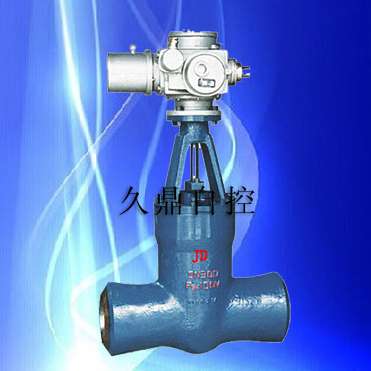

J61Y型电动截止阀

所属目录：截止阀

搜索关键字：J61Y型电动截止阀

信息简介：J61Y型电动截止阀

详细信息：

“J61Y型电动截止阀”参数说明

是否有现货：	是	品牌：	久鼎
通道方向：	直通式	阀杆上螺纹位置：	上螺纹阀杆截止阀
连接形式：	焊接	材质：	碳钢/不锈钢
流动方向：	单向	驱动方式：	电动
外型：	中型	通道位置：	直通式
适用介质：	水油品空气	形态：	柱塞式
压力环境：	常压	型号：	J61Y-100C
规格：	Dn	商标：	久鼎

“J61Y型电动截止阀”详细介绍

电动焊接截止阀由截止阀与Z型多回转电动执行器组成，电动焊接截止阀接受380VAC的电压即可实现远程开关操作，另外需要调节可以配电动调节型执行器。截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，一般不作调节和节流。

电动焊接截止阀执行标准

设计与制造结构长度压力-温度试验-检验

E101?JB/T3595?DL/T531E101?JB2766?GB/T15188.1E101?JB/T3595E101?JB/T9092

电动焊接截止阀压力试验

型号公称压力强度试验 (MPa)密封试验 (MPa)适用温度℃适用介质

J61Y-250I?J961Y-250I25.O37.527.5≤550水、蒸汽、油品

J61Y-320I?J961Y-320I32.048.035.2

J61Y-P54100V?J961Y-P54100VP54100V30.011.0≤540

J61Y-P64140V?J961Y-P64140VP54100V42.015.4

J61Y-P57170V?J961Y-P67170VP57170V63.018.7≤570

电动焊接截止阀主要零件材料及性能

阀体阀盖支架阀杆密封环填料阀杆螺母

WCB?25WCB?25WCB?252Cr13增强柔性石墨增强柔性石墨ZCu1A110Fe3

WC6?12Cr1MoVWC6?12Cr1MoVWC6?2538CrMoV?20Cr2MoV

WC9?12Cr1MoVWC9?12Cr1MoVWC9?2538CrMoV?20Cr2MoV

电动焊接截止阀主要连接尺寸

型号DNdLL1L2H电装型号

J961YDZW15

DZW15

DZW20

DZW30

DZW45

DZW90

J961YDZW15

DZW15

DZW20

DZW30

DZW90

DZW120

DZW180

J961Y-P57170VDZW15

DZW15

DZWl5

DZW20

DZW30

DZW90

DZWl20

DZWl80

（直线）（传真报价）
