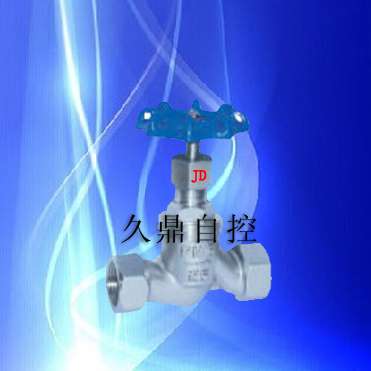

内螺纹截止阀 J11H-16C/P 所属目录：截止阀 搜索关键字：内螺纹截止阀 J11H-16C/P 信息简介：内螺纹截止阀 J11H-16C/P
|
|
|
“内螺纹截止阀 J11H-16C/P”参数说明
| 品牌： |
久鼎 |
通道方向： |
直通式 |
| 阀杆上螺纹位置： |
上螺纹阀杆截止阀 |
连接形式： |
内螺纹 |
| 材质： |
碳钢/不锈钢 |
流动方向： |
单向 |
| 驱动方式： |
手动 气动 电动 |
外型： |
微型 |
| 通道位置： |
直通式 |
适用介质： |
水 |
| 形态： |
旋塞式 |
压力环境： |
常压 |
| 型号： |
J11H-16C/P |
规格： |
DN15-65 |
“内螺纹截止阀 J11H-16C/P”详细介绍
电话：0577-67329277（直线） 传真：0577-67327802（传真报价）
| 内螺纹截止阀产品详情
|
| J11H/W不锈钢内螺纹截止阀设计与制造标准： ●设计与制造：GB12233●结构长度：GB12221●螺纹连接尺寸：GB/T15918.1-93●检验与实验：GB/T13927
| 产品用途：磅级高温高压电站截止阀适用于ANSI?Class1500～3500Lb，工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、蒸汽等。操作方式有：手动、齿轮传动、电动等。
|
| 产品结构特点：1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，密封面6.阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。7.阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。8.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。 ?
|
| J11H/W不锈钢内螺纹截止阀主要性能规范：
|
|
型号
|
公称压力
|
试验压力PS（Mpa）
|
工作压力PN(Mpa)
|
工作温度(℃)
|
适用介质
|
|
壳体
|
密封
|
|
J11W-16J11W-16K
|
1.6
|
2.5
|
1.76
|
1.6
|
≤100
|
油类Oil
|
|
J11W-16P
|
**类腐蚀性介质
|
|
J11W-16R
|
≤350
|
醋酸类腐蚀性介质
|
|
J11W-16Ni
|
碱液、盐水、海水等
|
J11H/W不锈钢内螺纹截止阀主要外形尺寸和连接尺寸（mm）：
|
公称通径DN(mm)
|
管螺纹
|
尺??????????寸?(mm)
|
|
L
|
D1
|
S
|
H
|
H1
|
D0
|
|
15
|
1/2
|
90
|
14
|
32
|
109
|
117
|
65
|
|
20
|
3/4
|
100
|
16
|
36
|
109
|
117
|
65
|
|
25
|
1
|
120
|
18
|
46
|
132
|
142
|
80
|
|
32
|
1/4
|
140
|
20
|
55
|
156
|
168
|
100
|
|
40
|
1/2
|
170
|
22
|
65
|
167
|
168
|
100
|
|
50
|
2
|
200
|
24
|
80
|
182
|
200
|
120
|
|
65
|
2/2
|
260
|
26
|
95
|
200
|
223
|
120
|
|
|

|
|
