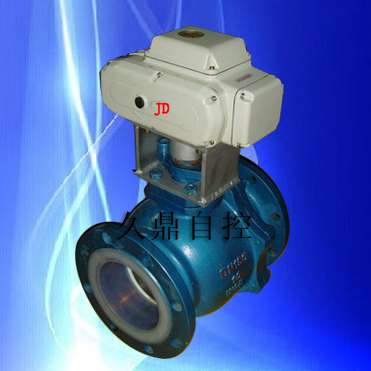

Q941F-16C电动衬氟球阀 所属目录：球阀 搜索关键字：Q941F-16C电动衬氟球阀 信息简介：Q941F-16C电动衬氟球阀
|
|
|
“Q941F-16C电动衬氟球阀”参数说明
| 是否有现货： |
是 |
零部件及配件： |
配件 |
| 驱动方式： |
电动 |
流动方向： |
双向 |
| 适用介质： |
腐蚀性液体 水 油品 空气 |
材质： |
碳钢 |
| 连接方式： |
法兰连接 |
通道： |
直通式 |
| 结构形式： |
浮动球阀 |
类别： |
浮动球球阀 |
| 品牌： |
久鼎 |
公称通径： |
DN15-200 |
| 用途： |
腐蚀性流体管道 |
型号： |
Q941F-16C电动衬氟球阀 |
| 规格： |
DN15-200 |
商标： |
久鼎 |
“Q941F-16C电动衬氟球阀”详细介绍
概述：
? ?电动衬氟球阀是采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供最大的流量，并可用于扫线清洗或隔离输送的管道。
? ? 产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，如：**、氢氟酸、磷酸、**、强碱、王水等具有强腐蚀性的介质。
技术参数：设计标准：GB12237-89 SNV?企标结构长度：GB12221-89 JB1686?法兰标准：JB/T79 GB9113 HG20592 ANSI B16.5?公称压力：1.0、1.6、2.5MPa 150Lb?检验试验：JB/T9092-99，电火花检测驱动方式：手动、蜗轮、气动、电动。
技术参数和性能
| JDA系列电动执行机构技术参数
|
阀???体???参???数
|
| 电源
|
AC110、220、380V/DC24、220V
|
公称通径
|
DN15～200mm
|
| 输出力矩
|
50N·M～2000N·M
|
公称压力
|
PN1.6、2.5、4.0、6.4MPa
|
| 任选功能
|
开关型、触点型、开度信号、智能型
|
阀轴材质
|
不锈钢
|
| 动作范围
|
0～90°±5°
|
阀体材质
|
球墨铸铁、碳钢、304/316/316L不锈钢
|
| 动作时间
|
15秒/30秒/60秒
|
球体材质
|
304/316/316L不锈钢
|
| 环境温度
|
-30°～60°
|
阀座密封
|
PTFE、PPL、金属密封
|
| 手动操作
|
附带手柄操作
|
温??度
|
PTFE≤180℃、PPL≤350℃、金属密封≤450℃
|
| 限??位
|
电气、机械二重限位
|
适用介质
|
水、石油、**类、醋酸类、粘性流体、浆料、强氧化性介质等
|
| 防护等级
|
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
|
| 输入信号
|
0-10，1-5VDC/4-20mA(智能型)
|
特??点
|
连线简单，结构紧凑、阻力小、动作稳定
|
外形尺寸
| 公称通径DN
|
L
|
L1
|
H
|
D
|
D1
|
额定功率
|
额定电流
|
| 压力
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
|
|
| 15
|
130
|
155
|
256
|
95
|
65
|
15W
|
0.2A
|
| 20
|
140
|
155
|
260
|
105
|
75
|
15W
|
0.2A
|
| 25
|
150
|
155
|
266
|
115
|
86
|
15W
|
0.2A
|
| 32
|
165
|
155
|
270
|
136
|
100
|
15W
|
0.2A
|
| 40
|
180
|
208
|
312
|
146
|
110
|
25W
|
0.5A
|
| 50
|
200
|
208
|
325
|
160
|
125
|
25W
|
0.5A
|
| 65
|
220
|
208
|
336
|
180
|
145
|
25W
|
0.5A
|
| 80
|
250
|
256
|
365
|
195
|
160
|
50W
|
0.8A
|
| 100
|
280
|
256
|
400
|
215/230
|
180/190
|
90W
|
1.0A
|
| 125
|
320
|
256
|
420
|
245/270
|
210/220
|
90W
|
1.0A
|
| 150
|
360
|
288
|
440
|
280/300
|
240/250
|
120W
|
1.2A
|
| 200
|
400
|
288
|
470
|
335/360
|
295/310
|
150W
|
1.2A
|
订货说明 1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V 2、介质类型、温度、压力 3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型 4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
|
