“J61系截止阀 焊接截止阀 J61Y-16C/P”参数说明
是否有现货: |
是 |
品牌: |
久鼎 |
通道方向: |
直通式 |
阀杆上螺纹位置: |
上螺纹阀杆截止阀 |
连接形式: |
法兰 |
材质: |
碳钢/不锈钢 |
流动方向: |
单向 |
驱动方式: |
手动 气动 电动 |
外型: |
中型 |
通道位置: |
直通式 |
适用介质: |
水 油品 蒸汽 |
形态: |
柱塞式 |
压力环境: |
常压 |
型号: |
J61Y-16 |
规格: |
DN15-300 |
商标: |
久鼎 |
“J61系截止阀 焊接截止阀 J61Y-16C/P”详细介绍
电话:0577-67329277(直线) 传真:0577-67327802(传真报价)

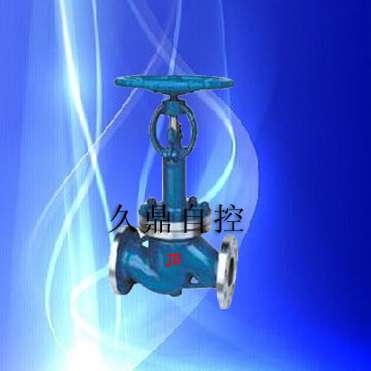

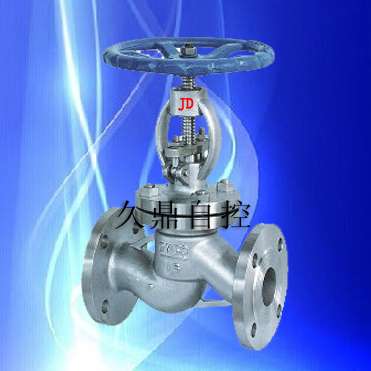

J61系列截止阀产品详情
|
产品引用标准:设计与制造:?????ANSI?B16.34?E101结构长度:???????ANSI?B16.10?E101压力温度等级:???ANSI?B16.34?E101试验与检验:?????API598?E101
|
产品用途:磅级高温高压电站截止阀适用于ANSI?Class1500~3500Lb,工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、蒸汽等。操作方式有:手动、齿轮传动、电动等。
|
产品结构特点:1.产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,密封面6.阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。7.阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。8.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除就地操作外,还可进行远距离操作。
|
主要零件的材料说明:
阀 体
|
WCB
|
WC1
|
WC6
|
WC9
|
阀 盖
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
支 架
|
WCB
|
WCB
|
WCB
|
WCB
|
WC1
|
WC6
|
WC9
|
阀 瓣
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
阀 杆
|
25Cr2MoV
|
25Cr2MoV
|
20Cr1Mo1V1A
|
20Cr1Mo1V1A
|
阀 座
|
25
|
15Cr1MoA
|
12Cr1MoVA
|
12Cr1MoVA
|
密封环
|
增强柔性石墨
|
填 料
|
增强柔性石墨
|
阀杆螺母
|
ZCuA110Fe3
|
|
|
|
