“D971F4电动衬氟蝶阀”参数说明
| 是否有现货： |
是 |
材质： |
铸铁 |
| 适用介质： |
水 油品 空气 |
压力环境： |
常温 |
| 流动方向： |
双向 |
驱动方式： |
电动 |
| 零部件及配件： |
配件 |
连接方式： |
对夹式蝶阀 |
| 工作温度： |
常温 |
工作压力： |
低压 |
| 密封形式： |
强制密封 |
密封面材质： |
软密封 |
| 结构形式： |
中心密封 |
口径： |
DN40-400 |
| 公称通径： |
DN40-400 |
型号： |
D971F4电动衬氟蝶阀 |
| 规格： |
DN40-400 |
商标： |
久鼎 |
“D971F4电动衬氟蝶阀”详细介绍

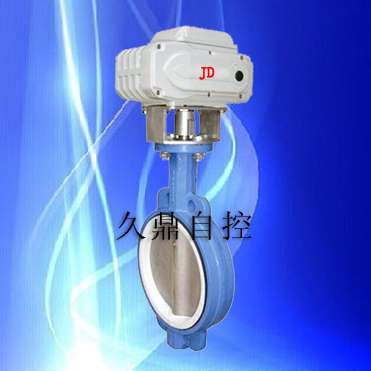

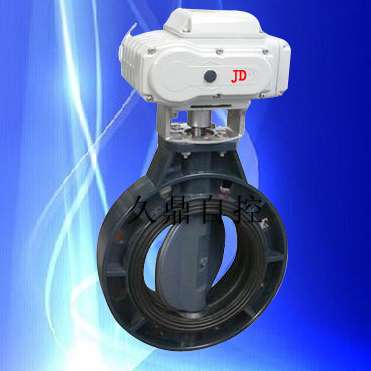

一、D971F4电动衬氟蝶阀产品概述
| 我司研制的电动衬氟蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
|
二、D971F4电动衬氟蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、四氟密封即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
三、D971F4电动衬氟蝶阀主要结束参数
| 公称通经DN（mm)
|
50～2000
|
50～1600
|
| 公称药理PN（MPa)
|
0.6
|
1.0
|
1.6
|
| 密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
| 强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
| 适用温度
|
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
| 适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
| 泄漏率
|
符合GB/T13927-92标准
|
| 驱动方式
|
蜗轮传动、电动、气动、液动
|
四、D971F4电动衬氟蝶阀主要零部件材料
| 零件名称
|
材料
|
| 阀体
|
WCB、QT450-10、HT200、HT250
|
| 蝶板
|
WCB、QT450-10、HT200、HT250
|
| 阀轴
|
2Cr13
|
| 密封面
|
四氟
|
| 填料
|
柔性石墨
|
五、D971F4电动衬氟蝶阀执行标准
| 制造标准
|
GB/T 122387-89
|
| 法兰标准
|
GB9113-2000、GB17241.6-1998
|
| 结构长度标准
|
GB12221-89
|
| 检验标准
|
GB/T 13927-92
|
| 尺寸表
|
| 尺寸
|
mm.
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
DN250
|
DN300
|
DN350
|
DN400
|
| 通径
|
mm.
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
| A
|
mm.
|
207,5
|
207,5
|
207,5
|
207,5
|
207,5
|
256,5
|
256,5
|
256,5
|
381
|
381
|
381
|
381
|
| B
|
mm.
|
122,5
|
122,5
|
122,5
|
122,5
|
122,5
|
156,5
|
156,5
|
156,5
|
242
|
242
|
242
|
242
|
| C
|
mm.
|
68
|
68
|
68
|
68
|
68
|
94
|
94
|
94
|
137
|
137
|
137
|
137
|
| D
|
mm.
|
163,5
|
163,5
|
163,5
|
163,5
|
163,5
|
185
|
185
|
185
|
234
|
234
|
234
|
234
|
| X
|
mm.
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
----
|
----
|
----
|
----
|
| E
|
mm.
|
33
|
43
|
46
|
46
|
52
|
56
|
56
|
60
|
68
|
78
|
78
|
102
|
| фG
|
mm.
|
82
|
102
|
119
|
135
|
155
|
185
|
218
|
275
|
326
|
376
|
435
|
486
|
| I
|
mm.
|
66
|
72
|
81
|
101
|
109
|
120
|
140
|
181
|
211
|
240
|
280
|
320
|
| фR
|
mm.
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
1/8"
|
1/4"
|
1/4"
|
| H
|
mm.
|
319,5
|
335,5
|
341,5
|
344,5
|
364,5
|
408
|
417
|
457
|
482
|
514
|
534
|
564
|
