“电动法兰硬密封蝶阀 D973H-16C/P”参数说明
| 是否有现货： |
是 |
材质： |
不锈钢 |
| 适用介质： |
水 油品 空气 |
压力环境： |
常温 |
| 流动方向： |
双向 |
驱动方式： |
电动 |
| 零部件及配件： |
配件 |
连接方式： |
对夹式蝶阀 |
| 工作温度： |
常温 |
工作压力： |
低压 |
| 密封形式： |
强制密封 |
密封面材质： |
金属硬密封 |
| 结构形式： |
双偏心密封 |
口径： |
DN50-300 |
| 公称通径： |
DN50-300 |
型号： |
D973H-16C/P |
| 规格： |
DN50-300 |
商标： |
久鼎 |
“电动法兰硬密封蝶阀 D973H-16C/P”详细介绍
电话：0577-67327800? 67327277（直线） 传真：0577-67327802（传真报价）
1.本阀与其他蝶阀最大区别在于：采用偏心设计结构。其蝶板安装中心与旋转中心设计有严谨的偏心距。当阀门开启10o乃至全开时，蝶阀的阀座密封面与蝶板即处于无接触状态，并闭时蝶板随阀杆回旋并偏转入阀座密封面而使之密闭。故因启闭过程中的少、无磨损而延长阀门的使用寿命。
2.蝶阀的阀座采用内嵌O型橡胶圈或氟塑料为密封垫而组合成密封件。因此，对温差及磨损等具有自我补偿的功能，确保蝶阀的密闭不漏。
3.当蝶阀管路流体压力传入阀座密封函槽内时，由于Posson's分力作用原理，使密封件在管路压力作用时和O型圈胀力而产生的合力，将阀座密封面挤向蝶板而使阀门密封。这种独特的密封结构可随管路压力的增加而产生更大的密封力。
4.本蝶阀的阀座可以微调。在阀门使用一定年限后，当密封圈自行磨耗出现渗漏时，可在不拆开阀门的情况下，由调节螺钉把密封压圈向蝶板方向微调到需要的尺寸，就可得到补偿并具有新阀同样的密封性能。
5.本系列蝶阀除配手动装置外，尚可配气动装置或电动装置构成手动蝶阀、气动蝶阀（可附置反馈信号和加置电一气阀门定位器）和电动蝶阀等三大类六个系列产品。
| 电动三偏心对夹蝶阀产品详情 |

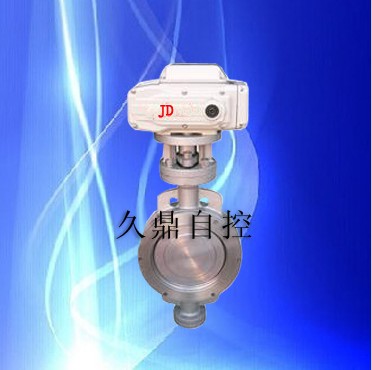

D973H电动三偏心对夹蝶阀
?1.多层次硬密封蝶阀密封是采用软硬层金属片层叠成，通过高精度机械加工成形，嵌装在蝶板上与阀座吻合，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有优良的密封性能．
2.采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能．
3.结构独特，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠，使用寿命长．
4.蝶阀设有密封调节装置,长期使用后若密封性能下降,可调节蝶板密封圈向发座靠近即可恢复原有密封性能,大大地提高使用寿命.
?D973H电动硬密封蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。
技术参数和性能
| 技术参数 |
阀?? 体?? 参?? 数 |
| 电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN50～400mm |
| 输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5MPa |
| 任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
碳素钢、304/316/316L不锈钢 |
| 动作范围 |
0～90°±5° |
阀体材质 |
碳素钢、合金钢、不锈钢 |
| 动作时间 |
15秒/30秒/60秒 |
阀板材质 |
碳素钢、合金钢、不锈钢 |
| 环境温度 |
-30°～60° |
阀座密封 |
不锈钢 |
| 手动操作 |
附带手柄操作 |
结构形式 |
三维偏心 |
| 限?? 位 |
电气、机械二重限位 |
温度 |
≤425℃ |
| 防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
| 输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特点 |
零泄漏、使用寿命长、便于安装、耐高温高压 |
外形尺寸
| 公称通径DN |
A |
B |
C |
D |
E |
额定功率 |
额定电流 |
| 50 |
155 |
353 |
112 |
104 |
43 |
15W |
0.2A |
| 65 |
208 |
362 |
115 |
115 |
46 |
25W |
0.5A |
| 80 |
208 |
368 |
120 |
115 |
49 |
25W |
0.5A |
| 100 |
208 |
392 |
138 |
115 |
56 |
25W |
0.5A |
| 125 |
256 |
407 |
165 |
127 |
64 |
50W |
0.8A |
| 150 |
256 |
446 |
175 |
127 |
70 |
50W |
0.8A |
| 200 |
256 |
489 |
208 |
127 |
71 |
90W |
1.0A |
| 250 |
288 |
514 |
243 |
164 |
76 |
120W |
1.2A |
| 300 |
288 |
568 |
283 |
164 |
83 |
120W |
1.2A |
| 350 |
288 |
629 |
310 |
164 |
92 |
150W |
1.2A |
| 400 |
288 |
662 |
340 |
164 |
102 |
150W |
1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
|

|
