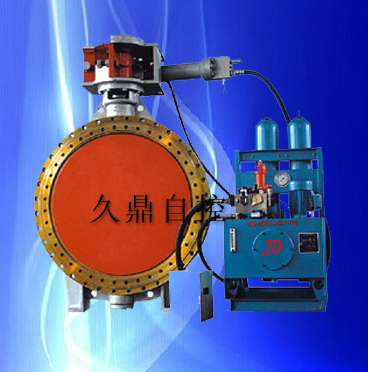

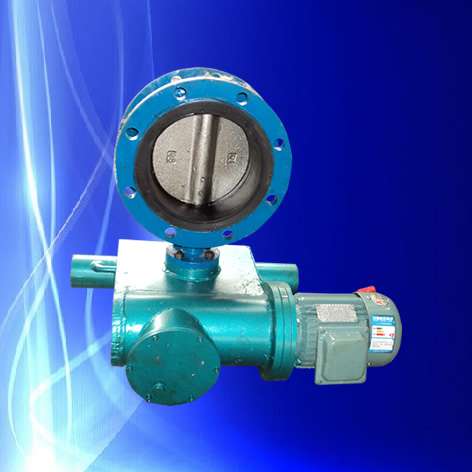

“电液动蝶阀 HD7Q41X型全液控止回蝶阀”参数说明
| 是否有现货： |
是 |
材质： |
碳钢 |
| 适用介质： |
水 油品 空气 |
压力环境： |
常温 |
| 流动方向： |
双向 |
驱动方式： |
电液动 |
| 零部件及配件： |
配件 |
连接方式： |
法兰式蝶阀 |
| 工作温度： |
常温 |
工作压力： |
低压 |
| 密封形式： |
强制密封 |
密封面材质： |
软密封 |
| 结构形式： |
中心密封 |
口径： |
DN100-2000 |
| 公称通径： |
DN100-2000 |
型号： |
HD7Q41X型全液控止回蝶阀 |
| 规格： |
100-2000 |
商标： |
久鼎 |
“电液动蝶阀 HD7Q41X型全液控止回蝶阀”详细介绍

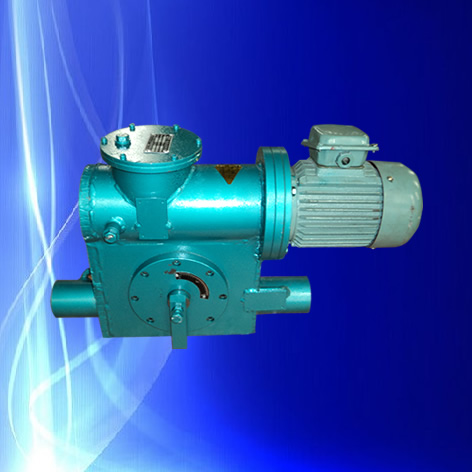

电液动蝶阀部分产品概述
| 本蝶阀适用于介质为水的泵出口管路上，作为闭路并和止回阀，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统。
|
二、用途
本蝶阀适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀(传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀)
三、特点

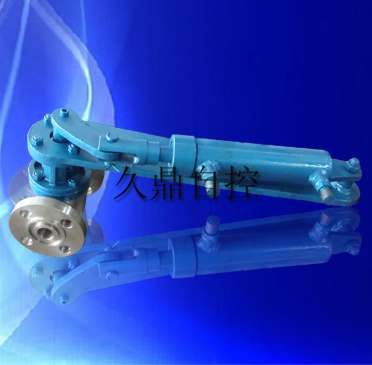

1、HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式，以蓄能器取化了重锤部分，减小了能量损耗，传动机构得到简化，占具空间笑，与一般型蝶阀相近。安装方便 ，即课左、右卧式安装，也可以立式安装。
2、该阀装在泵后，可代替闸阀(蝶阀)和止回阀两台阀门。且流阻系数小，大口径蝶阀流阻系数只比闸阀略高。因此，该类阀门为节能产品。
3、HD7Q41X型阀关闭时，可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度，从而达到消除或减小水锤，保护系统作用。
4、如所有行程开关都采用电感式接近开关，移除液压站，防护等级可达IP67。
| 三偏心多层次金属密封法兰蝶阀部分： 用?? 途 |
|
| ???? 本蝶阀采用三偏心多层次金属密封结构,无机械磨损，可达到零泄漏，有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。???? 选用不同的材质，可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，最高工作温度可达600℃。 |
| 产品特点
|
|
| 三偏心结构：阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。???? ?扭矩密封：三偏心的结构使蝶阀关闭时，其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能改善，蝶阀的使用寿命也大大提高。??? ? 软硬层叠式金属密封结构：蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面，使其具有金属硬密封和弹性密封的双重优点，无论在低温和高温工况下均具有优良的密封性能。???? ?双向密封：因密封面锥角小于密封材料的磨擦角，蝶板关到密封位置时立即实现自锁，并能承受一定的反向压力冲击。?? ?? 防火结构：全金属结构本身具有火灾安全的特性。???? ?阀体密封面：采用堆焊硬质合金或不锈钢，使得密封面强度高、硬度好、耐磨损，可连续启闭60000次以上而无损伤。??? ? 密封圈：密封圈由压板夹在蝶板上，易于安装、调节和更换。???? ?阀杆的上、下部位装有轴套，防止磨损和粘连，提高了使用寿命。????? ? 该产品操作灵活、省力、方便、可靠，连接方式有法兰、对夹、对焊、凸耳对夹。既可截断介质，也可任意调节介质流量。 |
|
| 密封副原理
|
|
| 蝶板的回转中心(即阀杆的中心)与蝶板密封截面偏置一个尺寸α，并与阀体通道轴线偏置一个尺寸β，阀座回转轴线与阀体通道轴线形成一 |

|
