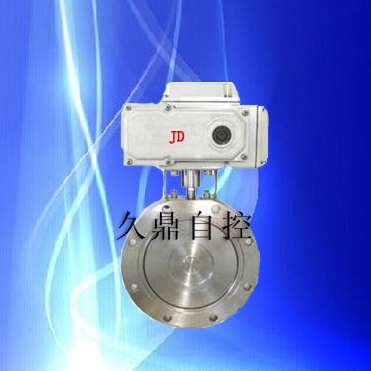

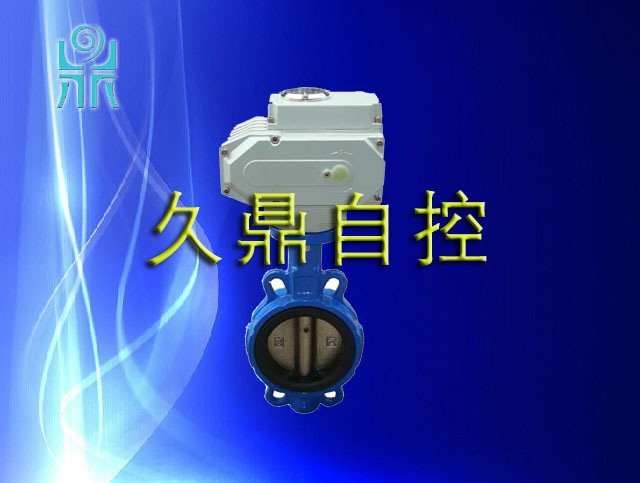

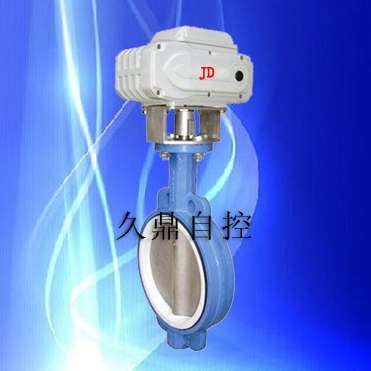

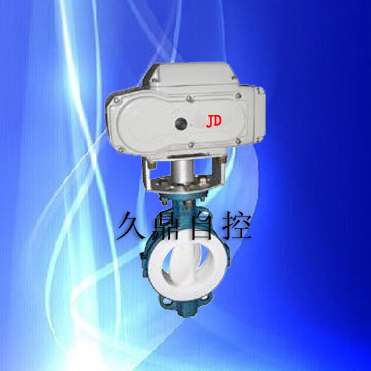

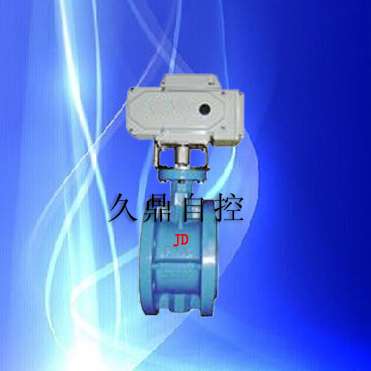

电动蝶阀 D971X-10 所属目录:蝶阀 搜索关键字:电动蝶阀 D971X-10 信息简介:电动蝶阀 D971X-10
|
|
|
“电动蝶阀 D971X-10”参数说明
是否有现货: |
是 |
材质: |
铸铁 |
适用介质: |
水 油品 空气 |
压力环境: |
常温 |
流动方向: |
双向 |
驱动方式: |
电动 |
零部件及配件: |
配件 |
连接方式: |
对夹式蝶阀 |
工作温度: |
常温 |
工作压力: |
低压 |
密封形式: |
强制密封 |
密封面材质: |
软密封 |
结构形式: |
中心密封 |
口径: |
DN40-400 |
公称通径: |
40-400 |
型号: |
D971X-10 |
规格: |
DN40-400 |
商标: |
久鼎 |
“电动蝶阀 D971X-10”详细介绍
D971X电动蝶阀90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
电动蝶阀特点
1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。
技术参数和性能
JDA
系列电动执行机构技术参数
|
阀?? 体?? 参?? 数
|
电源
|
AC110、220、380V/DC24、220V
|
公称通径
|
DN50~400mm
|
输出力矩
|
50N·M~2000N·M
|
公称压力
|
PN1.0、1.6MPa
|
任选功能
|
开关型、触点型、开度信号、智能型
|
阀轴材质
|
碳素钢、不锈钢、衬F46
|
动作范围
|
0~90°±5°
|
阀体材质
|
碳素钢、不锈钢、铸铁
|
动作时间
|
15秒/30秒/60秒
|
阀板材质
|
304/316/316L不锈钢 、衬F46,F4
|
环境温度
|
-30°~60°
|
阀座密封
|
F46、F2、PP
|
手动操作
|
附带手柄操作
|
结构形式
|
中线型、无销型
|
限?? 位
|
电气、机械二重限位
|
温度
|
-20℃~120℃
|
防护等级
|
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
|
适用介质
|
水、油、空气等
|
输入信号
|
0-10,1-5VDC/4-20mA(智能型)
|
特点
|
耐腐蚀、维修方便、流量大、流阻小
|
外形尺寸
公称通径DN
|
A
|
B
|
C
|
D
|
E
|
额定功率
|
额定电流
|
压力
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
|
|
40
|
155
|
349
|
57
|
104
|
32
|
15W
|
0.2A
|
50
|
155
|
353
|
62
|
104
|
43
|
15W
|
0.2A
|
65
|
155
|
362
|
70
|
104
|
46
|
15W
|
0.2A
|
80
|
208
|
368
|
89
|
115
|
46
|
25W
|
0.5A
|
100
|
208
|
392
|
106
|
115
|
52
|
25W
|
0.5A
|
125
|
208
|
407
|
120
|
115
|
56
|
25W
|
0.5A
|
150
|
256
|
446
|
132
|
127
|
56
|
50W
|
0.8A
|
200
|
256
|
489
|
164
|
127
|
60
|
90W
|
1.0A
|
250
|
256
|
514
|
200
|
127
|
68
|
120W
|
1.2A
|
300
|
288
|
568
|
238
|
164
|
78
|
120W
|
1.2A
|
350
|
288
|
629
|
280
|
164
|
78
|
150W
|
1.2A
|
400
|
288
|
662
|
302
|
164
|
102
|
150W
|
1.2A
|
订货说明
1
、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2
、介质类型:温度、压力、种类、浓度
3
、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4
、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
|
|
